FFSH15120ADN-F155 діод Шотткі (15A 1200V TO-247-3LD)
015A 1200V TO-247-3LD FFSH15120ADN-F155 ON Semi
Виробник: ON Semi
Код товару: Т0000025669
Маркування: FFSH 15120ADN
Кількість приладів:
вільно
0
очікується
0
резерв
0
замовлено
Параметри
| Найменування | Значення | Одиниці вимірювання | Режим вимірювання |
|---|---|---|---|
| Функціональне призначення | Два діода Шотткі з общим катодом | ||
| Функціональне призначення контактів | 1=A1 2=K1K2 3=A2 | ||
| Напруга зворотна пікова max | 1 200 | V | |
| Енергія імпульсу комутована | 80 | mJ | @+25*C@L=0.5mH@Ias=18A@V=150V |
| Струм max прямий допустимий | 8 | A | @Per leg |
| Струм max прямий допустимий | 560 | A | @+25*C@10mks |
| Струм max прямий допустимий | 500 | A | @+150*C@10mks |
| Струм max прямий допустимий | 15 | A | @Per Device |
| Струм max PEAK прямий допустимий одиночний імпульс | 80 | A | @Half−Sine Pulse@ tp=8.3ms |
| Напруга пряма (Forward voltage) | 1,75 | V | max @If=8A@25*C |
| Напруга пряма (Forward voltage) | 2,4 | V | max @If=8A@175*C |
| Струм витоку | 400 | mkA | max@5*C@1200V |
| Температура робоча | -55...+175 | *C |
Одиниці вимірювання
| Найменування | K | Вага, г |
|---|---|---|
| min кратність пакування | 1 | |
| упаковка (шт) | 25 | |
| шт | 1 |

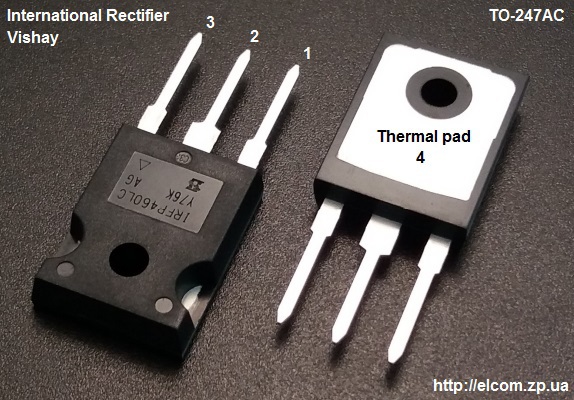

Корпус
15.87x20.82+16.25x5.31mm +++5.46mm
