AON6144 транзистор (N-ch 40V 100A DFN5x6)
6144 N-ch 0040V 100A DFN5x6 mark_6144 AON6144 Al & Om Semi
Виробник: Al & Om Semi
Код товару: Т0000025644
Маркування: 6144
Кількість приладів:
вільно
10
очікується
0
резерв
0
замовлено
Параметри
| Найменування | Значення | Одиниці вимірювання | Режим вимірювання |
|---|---|---|---|
| Функціональне призначення | for load switch and battery protection applicat. | ||
| Проводимость | N-channel | ||
| Напруга SOURCE-DRAIN | 40 | V | @25*C |
| Напруга GATE-SOURCE | ±20 | V | |
| Струм DRAIN | 100 | A | @+25*C@Vgs=10V |
| Струм DRAIN | 89 | A | @+100*C@Vgs=10V |
| Струм DRAIN імпульсний | 285 | A | @25*C |
| Напруга порогова включення транзистора | 1.4...2.4 | V | Vds=Vgs@Id=250mkA |
| Опір SOURCE-DRAIN у відкритому стані | 2,4 | mOhm | max @Id=20A@Vgs=10V@+25*C |
| Опір SOURCE-DRAIN у відкритому стані | 3,6 | mOhm | max @Id=20A@Vgs=10V@+125*C |
| Заряд GATE загальний | 70 | nC | @Vgs=10V@Vds=15V@Id=20A |
| Час увімкнення | 11 | ns | type @Vgs=10V@Vds=20V@,RL=1R@Rgen=3R |
| Час вимкнення | 36 | ns | type @Vgs=10V@Vds=20V@,RL=1R@Rgen=3R |
| Потужність розсіювання | 7,3 | W | @+25*C |
| Температура робоча | -55...+150 | *C |
Одиниці вимірювання
| Найменування | K | Вага, г |
|---|---|---|
| min кратність пакування | 1 | |
| упаковка (шт) | 10 | |
| шт | 1 |

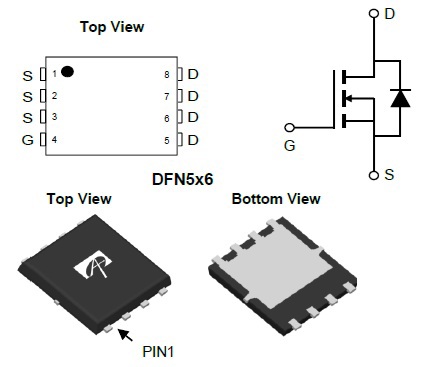

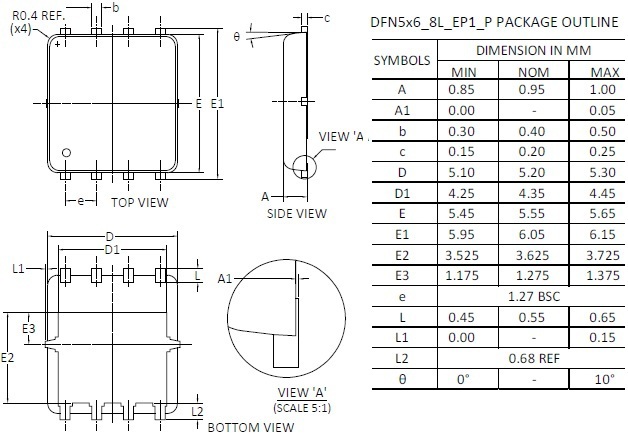

Корпус
5.20x5.55x0.95mm ++1.27mm
