NGTB40N120FL3WG транзистор
IGBT 080A0@25*C (40A0@100*C) 1200V TO-247 (Case 340AM) NGTB40N120FL3WG ON Semi
Виробник: ON Semi
Код товару: Т0000026209
Маркування: GH40N120C3
Кількість приладів:
вільно
0
очікується
10
резерв
0
замовлено
Параметри
| Найменування | Значення | Одиниці вимірювання | Режим вимірювання |
|---|---|---|---|
| Функціональне призначення | Ultra Field Stop IGBT транзистор | ||
| Напруга Collector-Emitter | 1 200 | V | |
| Напруга GATE-Emitter | ±20 | V | Continuous |
| Струм Collector max | 40 | A | @+110*C |
| Струм Collector max | 80 | A | @+25*C (limited by leads) |
| Струм Collector імпульсний max | 160 | A | @1ms |
| Напруга Collector-Emitter насичення | 1,95 | V | max @Ic= 40A@Vge=15V |
| Напруга Collector-Emitter насичення | 2,3 | V | typ @Ic= 40A@Vge=15V@+175*C |
| Напруга порогова включення IGBT транзистора | 4.5...6.5 | V | @Vge=Vce@Ic=400mkA |
| Час увімкнення | 20 | ns | @Ic=40A@Vge=15V@Vce=600V@Rg=10 Ohm@+175*C |
| Час вимкнення | 153 | ns | @Ic=40A@Vge=15V@Vce=600V@Rg=10 Ohm@+175*C |
| Потужність розсіювання | 454 | W | @25*C |
| Температура робоча | -55...+175 | *C |
Одиниці вимірювання
| Найменування | K | Вага, г |
|---|---|---|
| min кратність пакування | 1 | |
| упаковка (шт) | 1 | |
| шт | 1 | 6 |

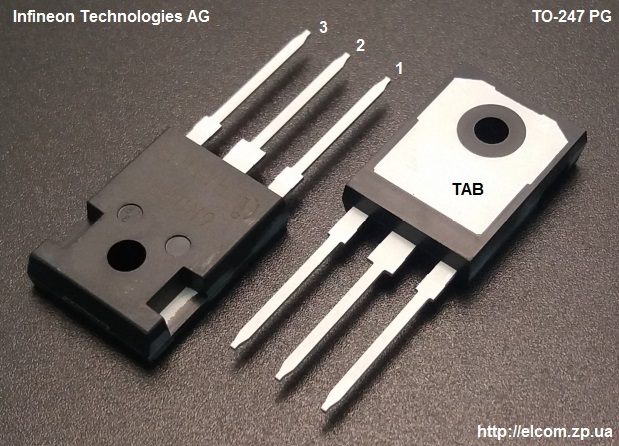

Корпус
16.26x21.46+20.32x5.30mm ++5.46mm
