PUMH9,115 транзистор
H9 NPN+NPN 0100mA 0045V SOT-363 (SOT-23-6) PUMH9,115 NEXPERIA
Виробник: NEXPERIA
Код товару: Т0000020819
Маркування: H*9
Кількість приладів:
вільно
0
очікується
0
резерв
0
замовлено
Параметри
| Найменування | Значення | Одиниці вимірювання | Режим вимірювання |
|---|---|---|---|

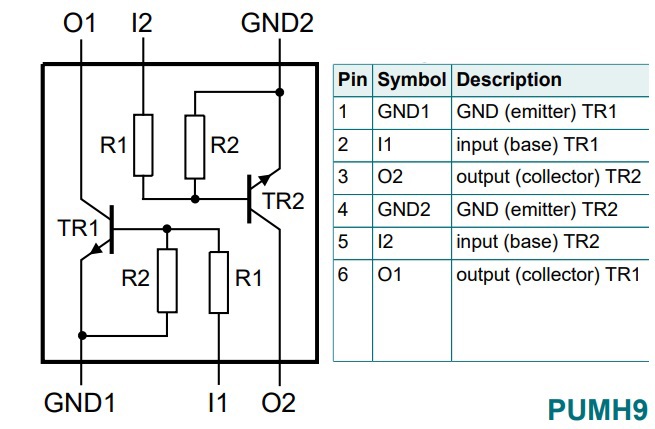

| Функціональне призначення | Два ключа на NPN тр-ре и R1=10kOhm; R2=47kOhm | ||
| Проводимость | NPN+NPN | ||
| Напруга Collector-Base | 50 | V | @25*C |
| Напруга Collector-Emitter | 50 | V | @25*C |
| Напруга Emitter-Base | 6 | V | @25*C |
| Струм вихідний max | 100 | mA | @25*C |
| Зворотний струм pin Collector | 100 | nA | @Vcb=50V@Ie=0 |
| Зворотний струм pin Collector | 100 | nA | @Vce=3V@Ib=0 |
| Напруга Collector-Emitter насичення | 0,1 | V | @Ic=5mA@Ib=0.25mA |
| Коеф. посилення у схемі включення з ОЕ | 100... | min @Vce=5V@Ic=5mA | |
| Потужність розсіювання | 200 | mW | @25*C |
| Ємність переходу Collector-Base | 2,5 | pF | @Vcb=10V@Ie=ie=0A@f=1MHz |
| Гранична частота | 230 | MHz | typ @Vce=5V@Ic=10mA@f=100MHz |
| > | R1 bias resistor1 (input): 7...10...13 kOhm | ||
| > | R2/R1 bias resistor ratio: 3.7...4.7...5.7 | ||
| Температура робоча | -55...+150 | *C |
Одиниці вимірювання
| Найменування | K | Вага, г |
|---|---|---|
| min кратність пакування | 10 | |
| упаковка (шт) | 3 000 | |
| шт | 1 |
Корпус
SOT-363 2.2x1.35x2.2mm
